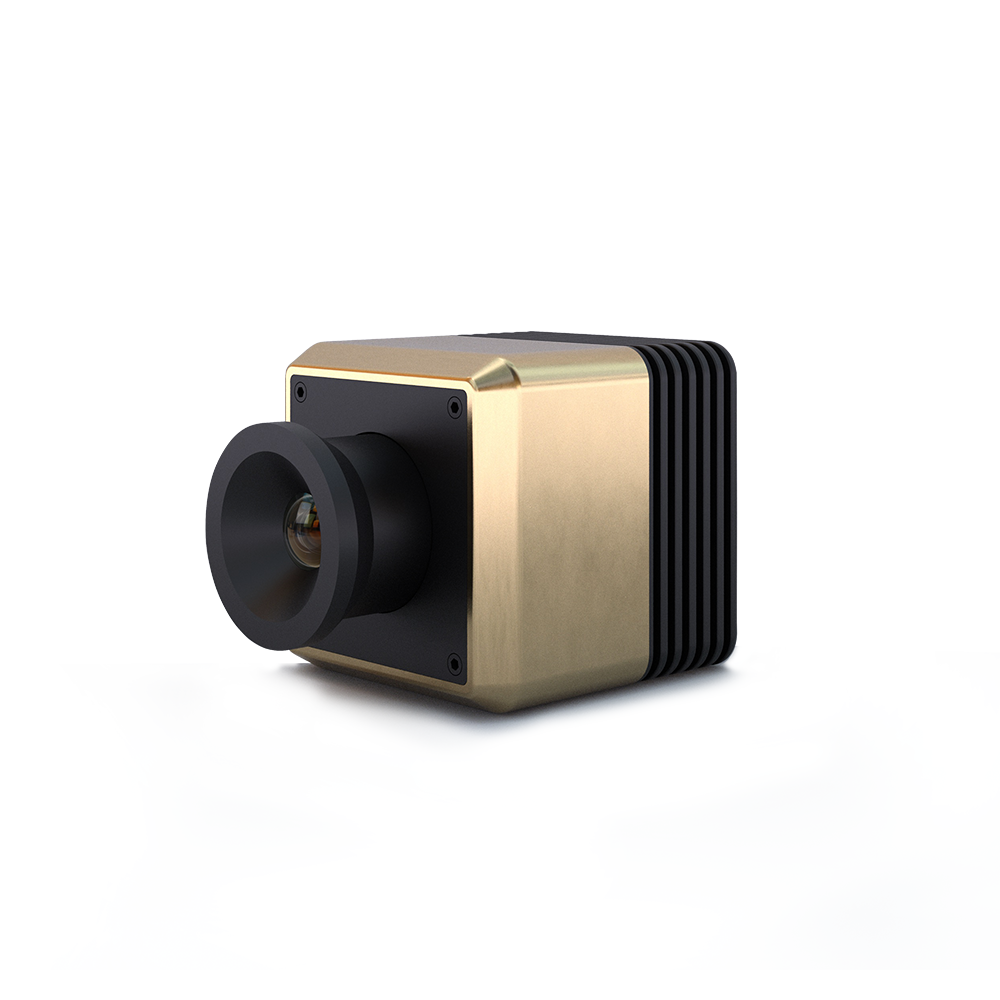

CXC-2500 成像色度计 (拜尔式)_成像色度计_官方信誉网址

拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际世界杯押注中会用算法得到更多的像素点，本质上是有像素损失的)。色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。

拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。

拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际世界杯押注中会用算法得到更多的像素点，本质上是有像素损失的)。

色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。

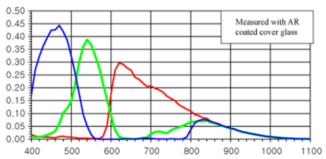

拜尔式滤光原理拜尔式滤光片RGB的光响世界杯押注曲线

型号	CXC-2500
总像素点	2500万
分辨率	5120*5120
像元尺寸	2.5*2.5um
靶面尺寸	1.1"
曝光时间	12us-10s
亮度范围	0.001-100kcd/m2（可选配ND衰减片）
亮度精度	一级 (±3%，标准A光源条件下）
色度精度	一级（ ±0.003，标准A光源条件下）
通讯接口	USB3.0 B型
供电电压	DC适配器 12V,2A

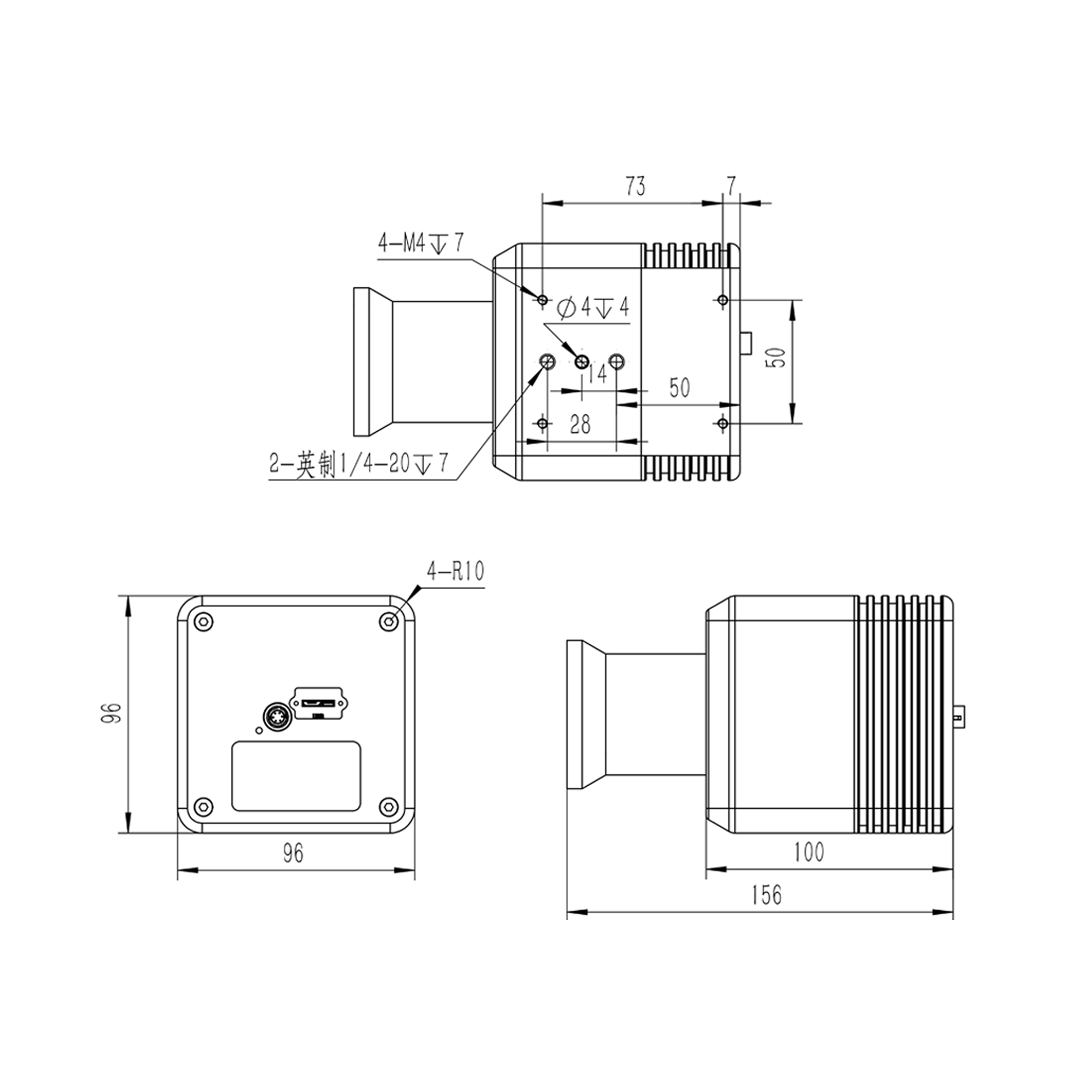

外型尺寸	176100130mm (外型尺寸均不含镜头)

配套镜头选型表
镜头焦距	50mm		25mm		16mm(标配)
光学畸变	0.01%		0.04%		0.07%
视角	水平	垂直	水平	垂直	水平	垂直
视角	14.6°	14.6°	28.7°	28.7°	43.6°	43.6°
工作距离	测量目标尺寸（mm）
100mm	-	-	-	-	80	80
150mm	-	-	77	77	120	120
250mm	64	64	128	128	200	200
400mm	102.4	102.4	204.8	204.8	320	320
500mm	128	128	256	256	400	400
1000mm	256	256	512	512	800	800
2000mm	512	512	1280	1280	1600	1600
5000mm	1280	1280	2560	2560	4000	4000
*以上数据是1200W主机的近似计算值，仅供参考，未列出的测量距离可以按比列推算。
